　　永磁同步电动机转子采用永磁材料励磁，实现了低速大扭矩大动力传送，采用变频器控制电机，在磨机应用中，去掉减速机，直接驱动小齿轮即可，具有结构紧凑、起动转矩大、效率高、运行平稳、可靠性高、噪音低、安装方便等优点，基本实现免维护。

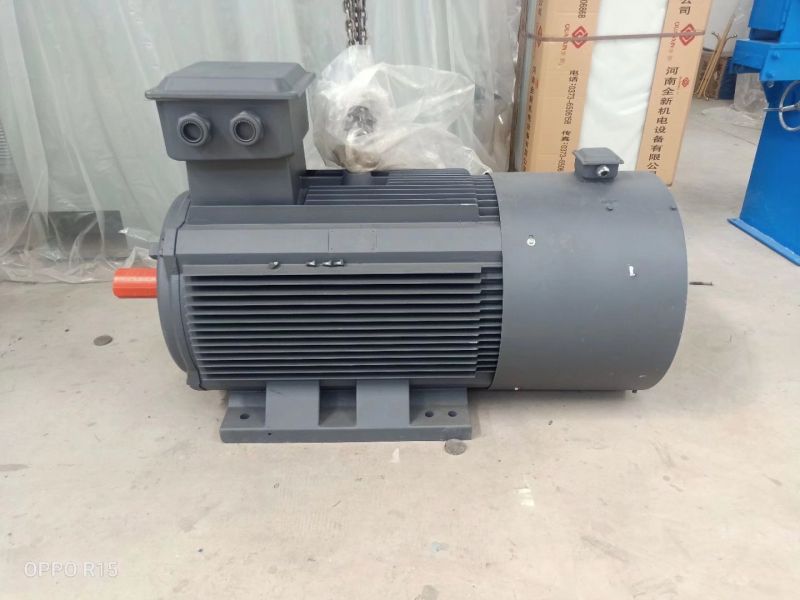

　　三相永磁同步电动机起动性能好。机械特性硬，转速严格与电网频率成比例，节能、运行可靠、维护方便、安装性能好、寿命长。　　它的机座号安装尺寸及功率等级的对应关系与Y系列三相异步电动机相同。它可与变频器组成开环无级调速系统。　　已广泛应用于石化、化纤、纺织、机械、电子、玻璃、橡胶、包装、印刷、造纸、印染、冶金等行业的调速传动设备上。

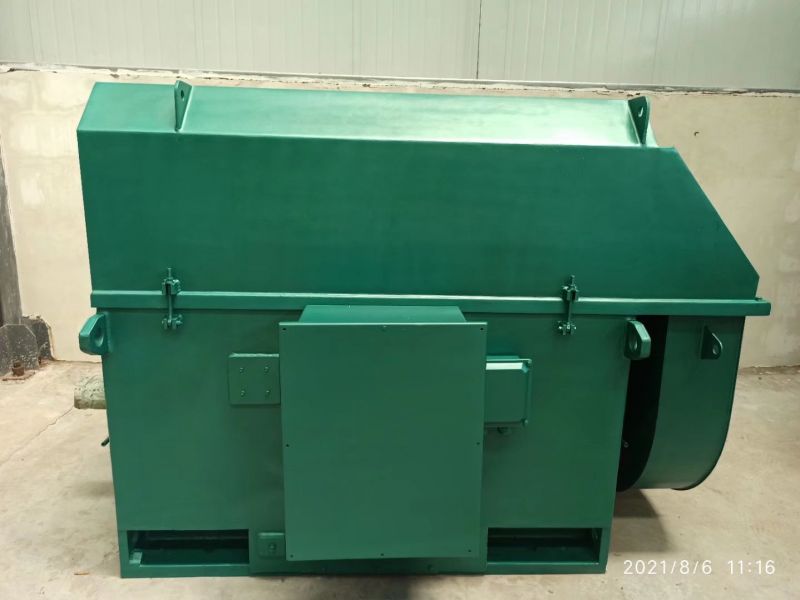

　　高压三相异步电动机 (6KV、10KV中心高400-710)　　该系列产品的效率指标参照GB 30254-2013《高压三相笼型异步电动机能效限定值及能效等级》的2级标准。　　该系列产品是Y系列高压电动机的能效提升换代产品，与Y系列产品相比，具有结构紧凑、重量轻、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。　　该系列产品适用于拖动各种通风机、压缩机、水泵、破碎机、运输机械等通用机械及其它机械设备，在矿山、机械、石油、化工、电站等各种工矿企业中作原动机用，如用以传动鼓风机、磨煤机、轧钢机、卷扬机、皮带机的电动机在订货时需提供有关技术资料，并要签订技术协议，作为电机特殊设计的依据，以确保电机的可靠运行。　　该系列产品采用F级绝缘，温升按B级考核，额定频率50Hz，额定电压为6kV、10kV两种，也可按订货要求制造60Hz和其它电压的电动机。　　该系列产品的基本安装型式为卧式带底脚（IMB3）结构。　　Y系列为基本系列电动机，YKS、YKK系列是根据电动机的冷却方式和防护等级不同而派生的系列产品，Y、YKS、YKK系列产品特征见下表。　　产品型号示例：                                                   　　

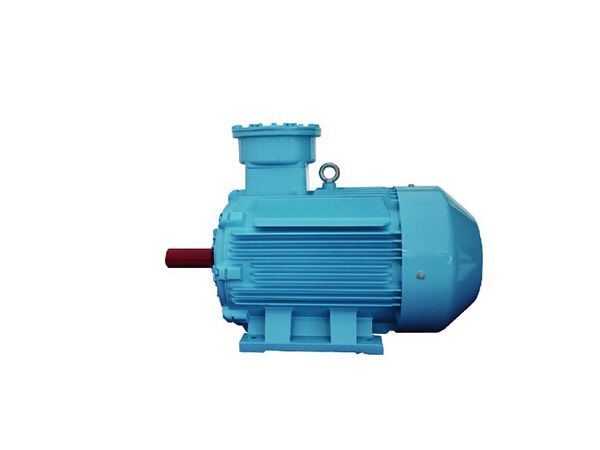

　　TYB系列矿用隔爆型三相永磁同步电动机(中心高132-315)　　该系列产品的效率指标符合GB 30253-2013《永磁同步电动机能效限定值及能效等级》的1级标准。　　该系列产品依据Q/MT03-2013《TYB系列矿用隔爆型三相永磁同步电动机》设计，为全封闭自扇冷结构，防护等级IP55、F级绝缘、S1工作制。其安装尺寸与YB3系列电动机相同。防爆标志为Ex d I Mb。　　该系列产品在25%-120%负载范围内,相对于同规格异步电动机均具有较高的效率，经济运行范围宽，具有显著的节能效果。电机温升低，在额定负载下，电机的温升在30-50K。　　该系列产品获得国家防爆电气产品质量监督检验中心颁发的防爆合格证、国家矿用产品安全标志中心颁发的煤矿安全标志证书和国家质量技术监督局颁发的生产许可证。　　该系列产品广泛用于煤矿非采掘工作面,用于拖动风机、泵类、皮带机等各种机械。由三相50赫兹380伏电网供电运行。额定频率、额定电压下具有自起动能力。亦可以根据用户需要提供660伏、1140伏产品。详细参数：外形安装尺寸：

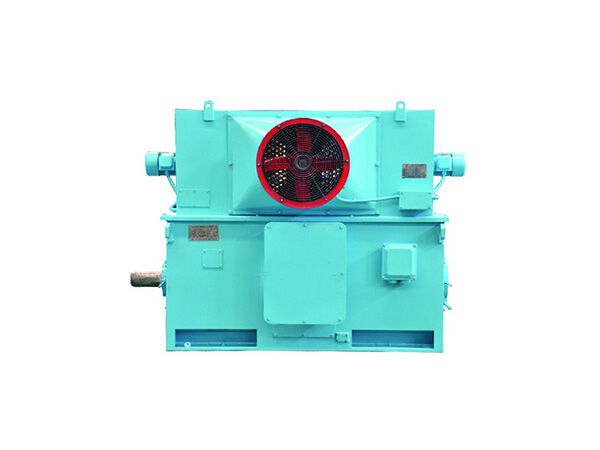

　　TYPKK系列变频调速高压三相永磁同步电动机(中心高450-630)　　该系列产品的效率指标参照GB 30254-2013《高压三相笼型异步电动机能效限定值及能效等级》的1级标准。　　该系列产品采用独立风扇冷却结构，其余结构与TYKK基本系列相同。　　该系列产品由变频器供电、具有0-50赫兹恒转矩输出特性。当用户需要高于５０赫兹调速时，请在订货时说明。　　该系列产品在25%-120%负载范围内,相对于同规格异步电动机均具有不错的效率，经济运行范围宽，具有显著的节能效果。电机温升低，在额定负载下，电机的温升在30-50K。　　该系列产品广泛用于石化、电力、交通、纺织、工矿企业风机、水泵、皮带机等各种机械传动工况。根据负载调节范围不同,一般节电率30%左右。　　本系列变频调速永磁同步电动机由变频器供电、具有0-50赫兹恒转矩输出特性,额定电压10KV,可以根据用户需要，提供6 KV、及其它额定电压等级产品。　　详细参数：　　外形安装尺寸：

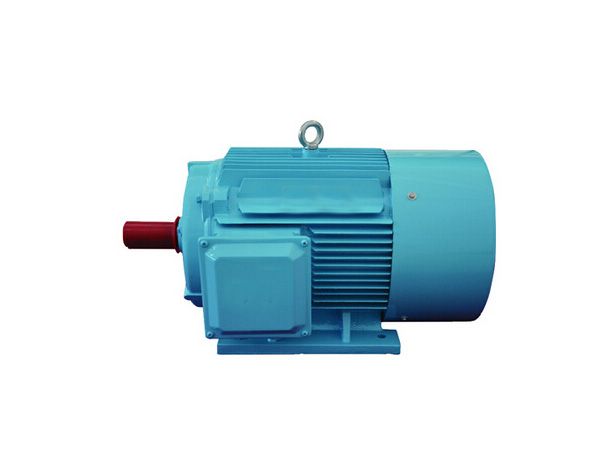

　　TYCX系列三相永磁同步电动机(中心高132-355)　　产品的效率指标符合GB 30253-2013《永磁同步电动机能效限定值及能效等级》的1级标准　　该系列产品为全封闭、自扇冷结构。具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动转矩性能好、节能、噪声低、振动小、运行安全可靠等优点。　　该系列产品机座范围132～355，功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。电动机采用F级绝缘，机座号H180以上有注排油装置，如用户要求可带定子测温，工作方式为S1，冷却方式为IC411，外壳防护等级为IP54，并可同时生产“W”户外 、“TH”湿热带 、“WTH”户外湿热带、 “W（F1～ F2）”防腐型（F1为中等防腐蚀， F2为强防腐蚀），电机的散热片呈垂直及水平分布，电机接线盒位置（按机座号）分为机座侧面及顶部两种结构（见安装及外形尺寸图）供用户选择使用（用户不特别注明时，接线盒在右侧面）。　　该系列产品具有自起动能力，在25%-120%负载范围内,相对于同规格异步电动机均（jun1）具有不错的效率，经济运行范围宽，具有显著的节能效果。电机温升低，在额定负载下，电机的温升在30-50K。　　该系列产品广泛用于石化、电力、交通、纺织等工矿企业,用于拖动风机、泵类、压缩机、皮带机、机床等各种机械。　　产品型号示例:　　                详细参数：      　　外形安装尺寸：
